活性炭吸附箱焊接步驟及正確切割方法詳解

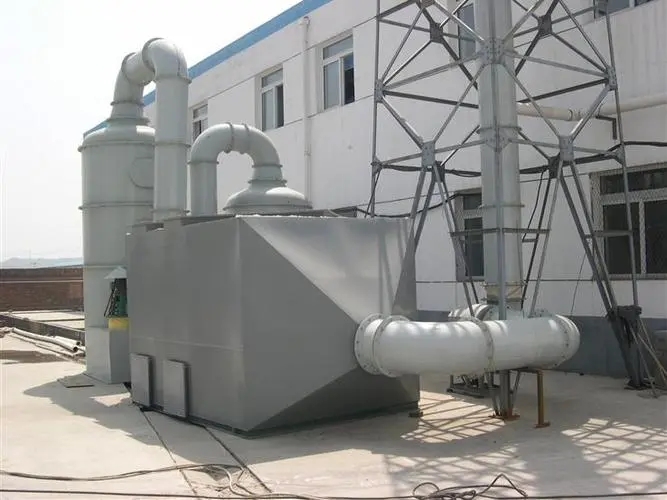

活性炭吸附箱作為工業廢氣處理系統中的核心設備，其制造質量直接關系到環保效率與安全性能。本文將系統解析該設備的焊接工藝規范及精準切割技巧，幫助技術人員實現標準化操作，確保產品結構強度與密封性能達標。



 一、前期準備工作要點

在正式施工前需完成三項基礎核查：***先是材料確認，選用符合GB/T 3280標準的304或316L不銹鋼板材，厚度誤差應控制在±0.2mm以內；其次是工具校準，使用激光測距儀校驗平臺水平度，保證工件放置平穩；***后是防護裝備穿戴，包括防燙手套、護目鏡和防塵口罩等個人防護用品。***別要注意的是，所有金屬材料表面必須進行除油去銹處理，可采用丙酮擦拭配合鋼絲刷打磨的方式，直至露出金屬光澤為止。



 二、精密切割技術實施流程

針對箱體各部件的不同形狀需求，應采取差異化的切割方案：對于直線型邊緣，***先選用數控等離子切割機，設定電流強度為80-120A，切割速度保持0.8m/min可獲***斷面質量；遇到圓形法蘭等曲線結構時，則改用光纖激光切割設備，聚焦鏡片焦距調整至135mm能實現≤0.1mm的切口寬度。關鍵操作細節包括：①預劃基準線時使用***性記號筆標注切割路徑；②采用分段倒退式走刀法減少熱變形累積；③每完成一道切口后立即用角磨機修整毛刺，并用塞尺檢測間隙不超過0.3mm。值得注意的是，切割后的零件應按區域分類存放，避免混淆導致裝配錯誤。



 三、標準化焊接操作規程

焊接工序遵循“先定位后滿焊”的原則展開。***步通過點固焊固定接縫位置，焊點間距控制在50px左右形成臨時約束框架；隨后進行連續施焊時，推薦采用脈沖氬弧焊工藝，參數設置為焊接電流90-110A、氬氣流量12L/min、焊槍角度與工件呈60°夾角。不同接頭形式的處理方式各有講究：對接焊縫需預留2mm鈍邊防止燒穿；角接處實施雙面交錯焊接以增強承載能力；搭接結構則要保證有效熔深達到板材厚度的2/3以上。過程中要實時監測層間溫度，當超過200℃時應暫停作業待自然冷卻。每道焊縫完成后必須清除焊渣并進行目視檢查，重點排查氣孔、夾渣等缺陷。

 四、質量管控與驗收標準

成品檢驗分為外觀檢測和性能測試兩***部分。外觀方面要求焊縫均勻美觀無咬邊現象，余高控制在0-2mm范圍內；密封性測試采用負壓法，將箱體充入-3KPa壓力保持30分鐘不得有泄漏；強度驗證則通過液壓試驗機施加設計載荷的1.5倍進行破壞性試驗。對于發現的不合格部位，應及時標注并采取補焊或打磨修復措施，嚴禁帶傷投入使用。日常維護中建議每月對焊縫進行超聲波探傷抽檢，確保長期運行可靠性。



掌握科學的焊接切割技術不僅能提升活性炭吸附箱的生產合格率，更能延長設備使用壽命。實際操作中應嚴格遵守工藝紀律，結合現場工況靈活調整參數設置，同時做***過程記錄以便追溯改進。隨著智能制造技術的發展，自動化焊接機器人的應用將為行業帶來更高效率與更穩定的產品質量。
